Analizzatore di spettro: come funziona?

L'analisi di spettro senza formuloni!

Analizzatore di spettro

Audio, radiofrequenza, microonde o banda ottica: i principi di funzionamento di un analizzatore di spettro (o Spectrum Analyzer) sono simili e abbastanza semplici da comprendere, soprattutto se si evita di utilizzare formuloni, cosa che cercherò di fare in questo articolo, sperando nel perdono dei più esperti per le semplificazioni estreme che dovrò adottare.



In questo articolo:

Ann.

388,00 €
Il prezzo, se indicato, è sincronizzato ogni 6 ore. Verificarlo SEMPRE su Amazon PRIMA dell'acquisto!

Ann.

Maggiori informazioni sui canali delle offerte Amazon...

Cos'è la frequenza

Qualora non lo sapessi già, la frequenza, che si misura in Hertz (Hz) o in multipli (KHz, MHz, GHz, THz...), è il numero di ripetizioni di un fenomeno oscillatorio periodico in un secondo, cioè è l'inverso della durata (periodo = t) dell'oscillazione (1/t).

Per esempio, in un tipico orologio a pendolo, il peso oscillante compirà un ciclo completo una volta ogni 2 secondi:

Pendolo 0,5 Hz

Questo significa che il pendolo oscilla a una frequenza di 0,5 Hz (1/2).

Le onde sonore, le onde radio, le radiazioni elettromagnetiche e la luce sono tutti fenomeni generati dall'oscillazione di qualcosa.

Onde sonore (20 Hz - 20.000 Hz) sono emesse quando oscilla la corda di una chitarra o di un altro strumento, onde radio (30 KHz - 3 GHz) e microonde (3 GHz – 300 GHz) sono generate grazie all'oscillazione elettromagnetica di un circuito elettronico e la luce visibile (428 THz – 749 THz) non è altro che un'oscillazione elettromagnetica ad altissima frequenza emessa da corpi luminosi.

Principi di funzionamento di un analizzatore di spettro

Un analizzatore di spettro è un apparato in grado di misurare l'ampiezza (intensità) delle singole frequenze o bande (intervalli di frequenza) di un segnale complesso (somma di segnali a diverse frequenze).

Per spiegare questo concetto utilizzeremo la luce visibile e i colori.

Arcobaleno

Sappiamo che la luce bianca è composta dalla somma di tutti i colori dell'arcobaleno, tutti presenti con la stessa intensità.

Questi colori vanno dal rosso al violetto passando, senza soluzione di continuità (cioè non c'è un passaggio netto da uno all'altro), per diverse gradazioni di arancione, giallo, verde, blu e indaco.

Se volessimo misurare l'intensità dei singoli colori (frequenze) presenti in una radiazione luminosa, dovremmo anzitutto renderli "discreti", cioè stabilire delle singole "bande" da misurare. Questo perché non è possibile fare un numero infinito di misure.

Quindi, per semplicità, utilizzeremo soltanto tre bande, quelle relative ai cosiddetti colori primari additivi: rosso, verde e blu.

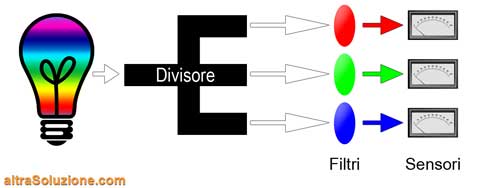

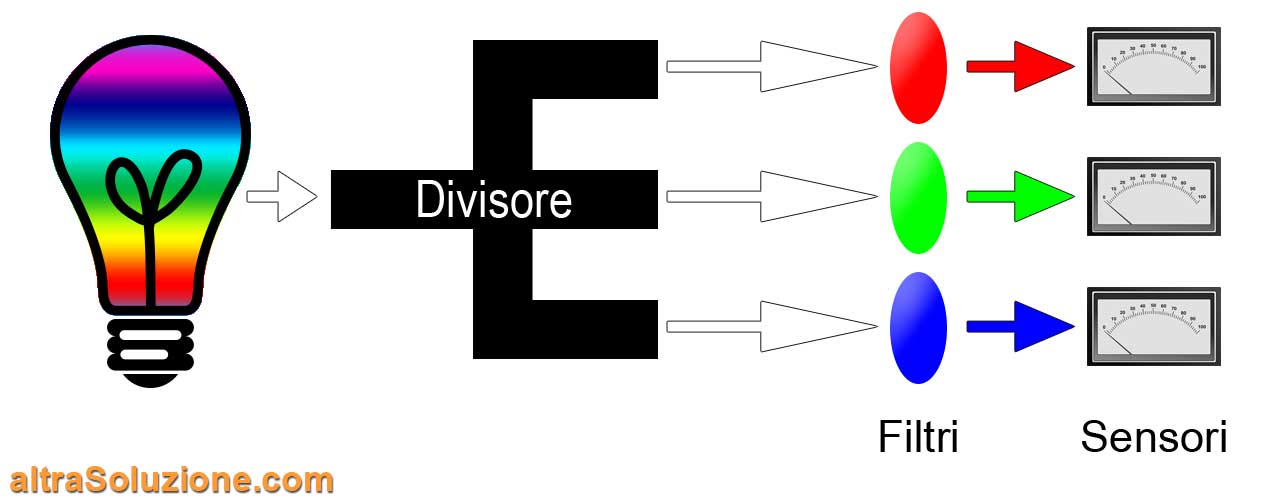

A questo punto dovremo adottare delle tecniche che separino le frequenze che compongono il colore da analizzare come, per esempio, dei filtri, dei quali poi misureremo i livelli di luce in uscita con dei sensori:

Analizzatore con filtri e sensori

In questo modo siamo in grado di misurare separatamente i livelli delle tre componenti rosso, verde e blu, come in questi esempi:

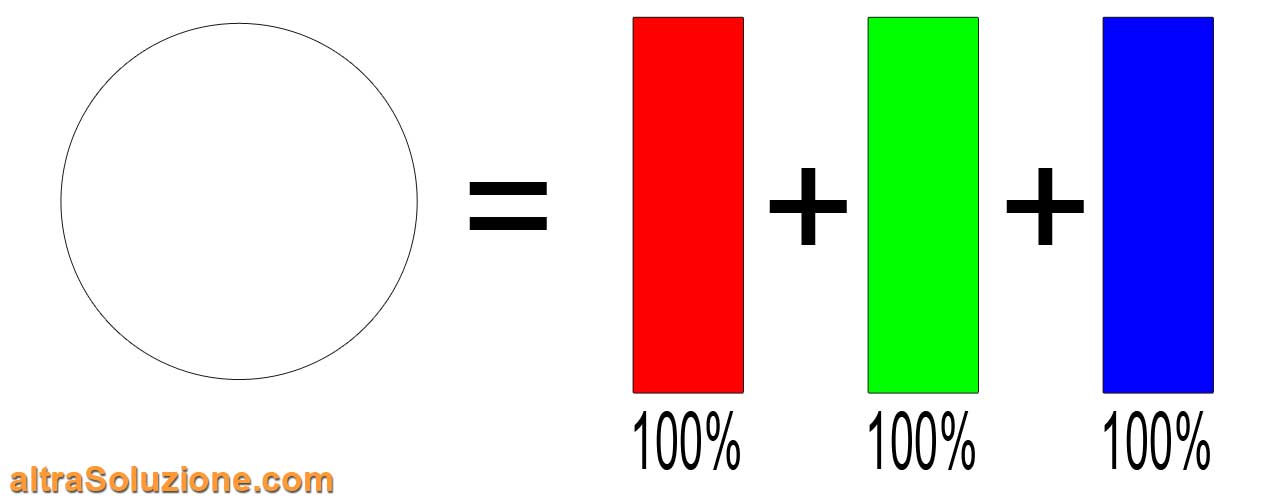

Componenti luce bianca
Componenti colore 1
Componenti colore 2
Componenti colore 3

Lo stesso principio è applicabile anche ad altri tipi di segnali come, per esempio, l'audio.

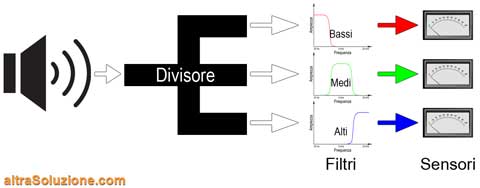

Riprendendo l'esempio precedente e considerando soltanto tre bande di frequenze (bassi, medi e alti), un analizzatore di spettro audio funziona in modo del tutto analogo, con altre tecnologie per il divisore, i filtri e i sensori:

Filtri analizzatore audio

I tipici analizzatori di spettro audio, infatti, prendono il segnale d'ingresso, lo dividono tra diversi filtri, uno per banda e misurano l'uscita di ogni filtro tramite un VU-meter:

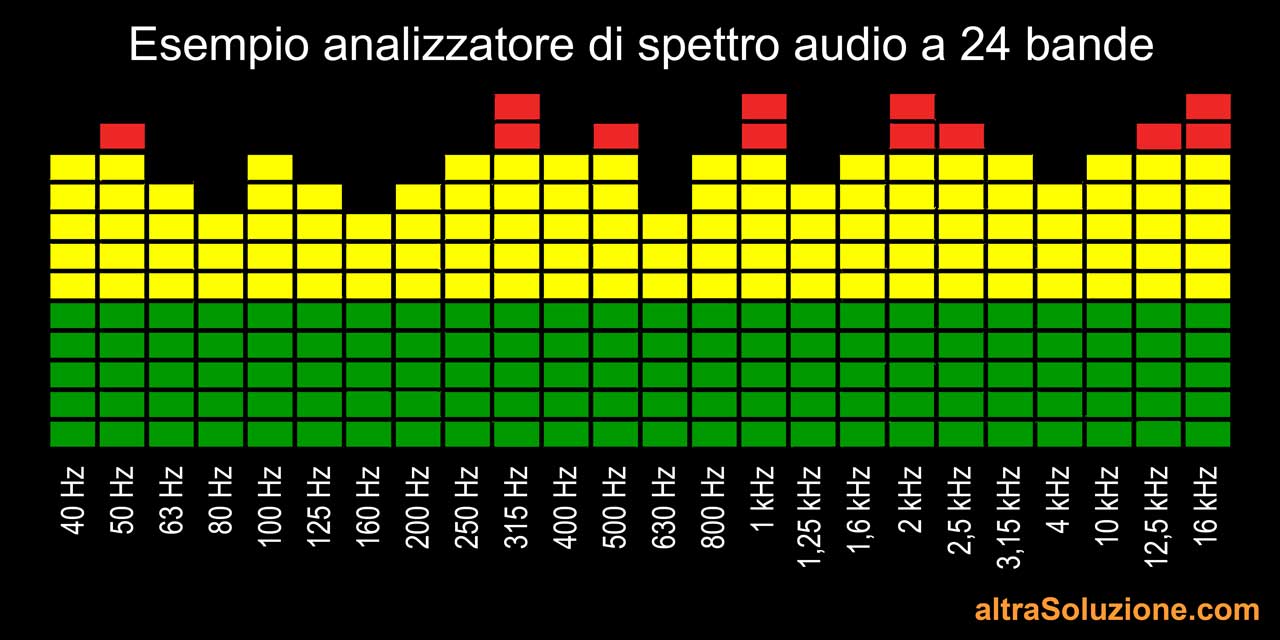

Analizzatore di spettro 24 bande

Altri metodi di misura

Il filtro a sintonia variabile

Il metodo appena visto dei filtri "fissi" non è sempre applicabile, sia per limiti tecnologici che per limiti economici (i filtri sono molto costosi).

Nei casi in cui non sia necessaria una visualizzazione simultanea e in tempo reale dei livelli tutte le frequenze, per esempio quando si analizza un segnale più o meno stabile nel tempo, è possibile utilizzare un metodo a "spazzata" (sweep).

In pratica, viene utilizzato un solo filtro a sintonia variabile che permette di misurare l'ampiezza delle frequenze tramite un unico sensore, al quale viene inviata una sola banda di frequenze alla volta e della quale viene memorizzata l'ampiezza, fino a comporre la curva dello spettro completa.

Ovviamente è necessario del tempo per misurare tutte le frequenze sotto analisi, quindi le misure che memorizzeremo non saranno misurate tutte nello stesso istante come, invece, avviene negli analizzatori di spettro audio di cui abbiamo parlato... e questa è la principale limitazione di questo metodo.

Lo so, detta così è un po' complicata, ma cercherò di spiegarmi meglio con quest'animazione:

Filtro a sintonia variabile

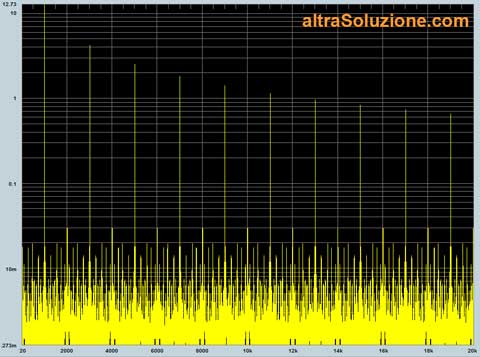

Durante la spazzata, le misure per ogni frequenza sono memorizzate e poi presentate su uno schermo, in una visualizzazione simile a questa, nella quale vediamo lo spettro di un'onda quadra a 1 kHz con le sue armoniche:

Analizzatore di spettro - Sweep

Il tempo di spazzata (sweep time) dipende da moltissimi fattori tecnici che non sto a elencarti. Quello che devi sapere è che, se la spazzata richiede 3 secondi allora, ovviamente, al massimo riusciremo ad avere un aggiornamento delle misure ogni 3 secondi.

Come dicevo, questo può non essere un problema per analizzare un segnale costante o con variazioni molto lente ma non è utilizzabile, per esempio, in uno studio di registrazione in cui tutte le frequenze devono essere monitorate in ogni istante per verificare che non ci siano "picchi" anomali.

Il metodo della "conversione di frequenza"

Purtroppo, anche i filtri a sintonia variabile sono molto costosi, soprattutto quando si parla di filtri che lavorano ad alte frequenze (radiofrequenze, microonde, bande ottiche).

In questi casi, soprattutto negli analizzatori di spettro ad alta frequenza si preferisce adottare un altro metodo che è quello della conversione di frequenza, utilizzato anche nei ricevitori supereterodina, cioè praticamente in tutti gli apparecchi Radio e TV in circolazione.

Non scenderò nei dettagli tecnici perché non è lo scopo di questo articolo ma questo metodo prevede l'utilizzo di un circuito non lineare detto "mixer" il quale, fornitigli due segnali in ingresso, presenta in uscita (oltre ad alcuni segnali spuri detti "prodotti di conversione") altri due segnali che hanno frequenze uguali alla la somma e alla differenza delle frequenze dei segnali in ingresso.

Quindi, inviando in un mixer due frequenze di 490 e 500 MHz, otterremo in uscita altre due frequenze di 990 MHz (490+500) e 10 MHz (500-490) ed è quest'ultima che c'interessa.

Mixer

Sfruttando questo principio e utilizzando un oscillatore a frequenza variabile (detto "oscillatore locale"), molto più economico di un filtro a frequenza variabile, è possibile "convertire" in basso, a una frequenza fissa, le frequenze sotto analisi e utilizzare un solo filtro fisso per misurare soltanto la frequenza convertita.

Per esempio, se vogliamo analizzare frequenze da 500 a 600 MHz, convertendole a 10 MHz, sempre col metodo della "spazzata", possiamo sintonizzare l'oscillatore locale da 490 a 590 MHz e misurare l'ampiezza della 10 MHz via via ottenuta all'uscita del mixer:

Freq. Oscillatore Locale (MHz)Freq. sotto analisi (MHz)Uscita mixer (MHz)
49050010
50051010
51052010
52053010
53054010
54055010
55056010
56057010
57058010
58059010
59060010

Anche in questo caso, il tempo necessario per misurare tutta la banda è variabile e dipendente da diversi fattori quindi, anche in questo tipo di misura, non è possibile analizzare le diverse frequenze in tempo reale e simultaneamente.

La trasformata di Fourier

Oggigiorno, grazie alla velocità sempre più alta e al costo sempre più basso dei microprocessori, è possibile adottare un altro metodo per realizzare un analizzatore di spettro, detto "trasformata di Fourier".

In breve, questo metodo si basa sul campionamento del segnale da analizzare (cioè della sua conversione da analogico a digitale) e sull'applicazione di un metodo matematico per calcolare le frequenze e le relative ampiezze delle componenti del segnale sotto analisi.

I moderni microprocessori sono in grado di fare questi calcoli molto velocemente, tanto da fornirci i risultati in tempo reale o almeno di darci l'impressione che lo siano.

Per maggiori informazioni su questo metodo puoi consultare Wikipedia.

Se vuoi chiedere ulteriori spiegazioni o se vuoi esprimere la tua opinione non esitare a contattarmi!

Ann.

Maggiori informazioni sui canali delle offerte Amazon...

Grazie per avermi letto fin qui!

Fabio Donna
