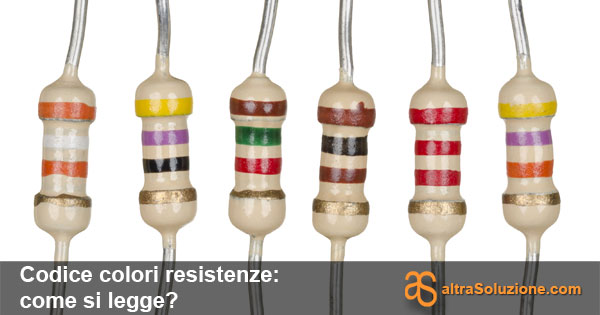

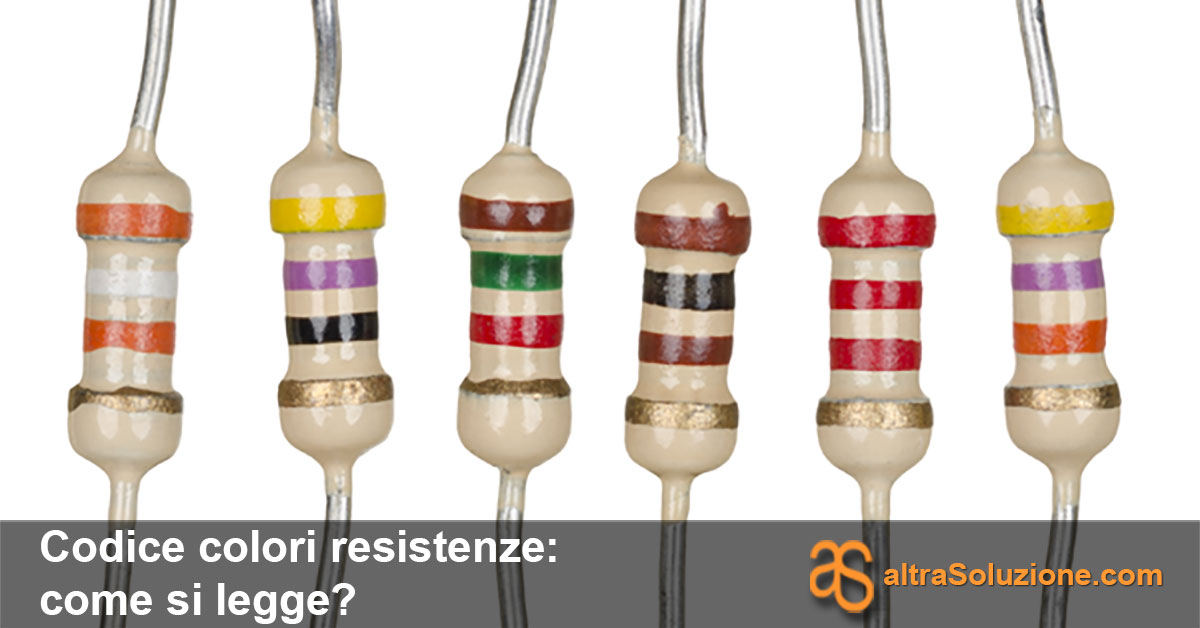

Come si leggono i colori delle resistenze? Il mistero dell'interpretazione del codice colori resistenze, che determina il valore di una resistenza elettrica, è un tema sempreverde per chi si avvicina al mondo dell'elettronica!
Infatti, a causa delle ridotte dimensioni di questi componenti elettronici che non permetterebbero di scrivere direttamente il valore della resistenza come testo, perché i caratteri dovrebbero essere microscopici, praticamente illeggibili, si è scelto di utilizzare un codice dei colori nel quale, a ogni colore stampato in anelli sulla resistenza, corrisponde una cifra, come indicato in questa tabella:
Colore |
Valore |
|
Nero |
0 |
|
Marrone |
1 |
|
Rosso |
2 |
|
Arancione |
3 |
|
Giallo |
4 |
|
Verde |
5 |
|
Blu |
6 |
|
Viola |
7 |
|
Grigio |
8 |
|
Bianco |
9 |
Essendo anche un sistema posizionale, il quarto o il quinto anello indicano la tolleranza del valore della resistenza, secondo questa tabella dei colori:
Colore |
Valore |
|
Nessuno |
20% |
|
Argento |
10% |
|
Oro |
5% |
|
Marrone |
1% |
|
Rosso |
2% |
|
Verde |
0,5% |
|
Blu |
0,25% |
|
Viola |
0,1% |
|
Grigio |
0,05% |
- Utilizza il tuo smartphone senza preoccupazioni. Edge 40 neo è resistente all'acqua fino a 1,5m di profondità per 30 minuti grazie al suo design idrorepellente IP68.
- Schermo pOLED Full HD+ da 6,55" straordinariamente nitido e fluido grazie all'elevato refresh rate da 144 Hz. Offre una qualità delle immagini cristallina per film, serie, giochi e videochiamate.
- Doppia fotocamera da 50+13MP. Scatta foto incredibilmente nitide in qualsiasi condizione di luce, realizza foto di gruppo comodamente con un semplice gesto e avvicinati al soggetto con l'obiettivo Macro Vision dedicato per catturate tutti dettagli.
- Esprimi il tuo stile con tutte le varianti colore realizzate in collaborazione con Pantone e fatti conquistare dall'elegante design di edge 40 neo.
- Goditi ore di autonomia con pochi minuti di ricarica grazie alla ricarica TurboPower da 68W e alla capiente batteria da 5000 mAh.
Il prezzo, se indicato, è sincronizzato ogni 6 ore. Verificarlo su Amazon PRIMA dell'acquisto.
Il numero degli "anelli", cioè dei colori lungo la resistenza, può variare ma, nello standard a quattro colori (il più diffuso), sono disposti in questo modo:
Come si calcola la resistenza? In questo esempio, il valore della resistenza è di:
1° anello: marrone = 1
2° anello: verde = 5
3° anello: rosso = × 100 (2 zeri)
4° anello: oro = 5%
Quindi avremo 1 5 00 (2 zeri) = 1500 Ohm, con una tolleranza del 5%, cioè il valore reale della resistenza potrà oscillare tra 1425 e 1575 Ohm.
È anche possibile trovare i colori oro o argento nel 3° anello che indicano, al posto del moltiplicatore, un divisore rispettivamente per 10 e per 100.
Quindi, se per esempio abbiamo marrone, nero, oro e oro, il valore della resistenza sarà 1 0 / 10 (con una tolleranza del 5%), cioè 10/10 = 1 Ohm ±5%.
Se vuoi, puoi fare delle prove con questo calcolatore per codice colori resistenze, realizzato da Danny Goodman e adattato dal sottoscritto:
Nelle resistenze ad alta precisione sono adottati gli standard a cinque o sei colori.
Nello standard a cinque colori è indicata una cifra in più:
1° anello: cifra
2° anello: cifra
3° anello: cifra
4° anello: numero di zeri (moltiplicatore)
5° anello: tolleranza
Nello standard a sei colori è indicato anche un coefficiente termico che indica come può cambiare il valore della resistenza al variare della temperatura:
1° anello: cifra
2° anello: cifra
3° anello: cifra
4° anello: numero di zeri (moltiplicatore)
5° anello: tolleranza
6° anello: coefficiente termico
Ecco i colori per il coefficiente termico, espresso in ppm/K, cioè parti per milione/Kelvin:
Colore |
Valore |
|
Nero |
200 ppm/K |
|
Marrone |
100 ppm/K |
|
Rosso |
50 ppm/K |
|
Arancione |
25 ppm/K |
|
Giallo |
15 ppm/K |
|
Blu |
10 ppm/K |
|
Viola |
5 ppm/K |
Il codice colori resistenze è sicuramente una buona soluzione per evitare di leggere caratteri microscopici stampati sulla resistenza ma ha i suoi limiti come, per esempio, i colori alterati dal tempo o dalle alte temperature e il fatto che può creare difficoltà alle persone affette da daltonismo. Infatti, negli anni in cui ho lavorato nel campo dell'elettronica, ho spesso dovuto aiutare colleghi daltonici a leggere i colori delle resistenze.
Nota: lo stesso codice colori è spesso utilizzato anche per altri scopi. Per esempio per identificare i cavi o per indicare il valore di altri componenti elettronici (per es. i condensatori).
Se vuoi chiedere ulteriori spiegazioni o se vuoi esprimere la tua opinione non esitare a contattarmi!
